Τι είναι το φυτικό νήμα;

Γεια σας, είμαι η Γουέντι και σήμερα θα σας παρουσιάσω τα καλώδια οπτικών ινών.έχει γίνει ένας από τους κύριους πυλώνες της σύγχρονης επικοινωνίας και διαδραματίζει κρίσιμο ρόλο στα σύγχρονα δίκτυα τηλεπικοινωνιών, χάρη στην ταχεία αύξηση των δεδομένων κυκλοφορίας.

Καλώδια για ίνες οπτικής επαφής

ⅠΤι είναι τα καλώδια οπτικών ινών;

Τα καλώδια οπτικών ινών ορίζονται ως καλώδια οπτικών ινών που έχουν πρίζες σύνδεσης και στα δύο άκρα και μια παχύτερη προστατευτική επικάλυψη.δίκτυα πρόσβασης με οπτική ίναΗ τεχνολογία αυτή μπορεί να χρησιμοποιηθεί σε δίκτυα καλωδιακής τηλεόρασης, δίκτυα επικοινωνιών, δίκτυα οπτικών ινών υπολογιστών,και οπτικό εξοπλισμό δοκιμών.

ⅡΗ δομή των καλωδίων οπτικών ινών

Τα καλώδια οπτικών ινών είναι πανομοιότυπα με τα ομοαξονικά καλώδια στη δομή τους, με την εξαίρεση ότι τα καλώδια δεν έχουν στρώμα προστασίας από δίχτυ και το κέντρο είναι ένας γυάλινος πυρήνας για τη διάδοση του φωτός.Ένα γυάλινο περίβλημα περιβάλλει τον πυρήνα, ακολουθούμενη από ένα λεπτό πλαστικό κάλυμμα (PVC ή Teflon) στο εξωτερικό.

Είναι πολύ σημαντικό να καταλάβουμε τη διαφορά μεταξύ των καλωδίων και των πλέκων.ενώ το άλλο άκρο είναι ένα σπασμένο άκρο ενός πυρήνα καλωδίου οπτικών ινών που είναι σύντηξη που συνδέεται με άλλους πυρήνες καλωδίου οπτικών ινώνΟι συνδετήρες, οι πηδάλιοι και άλλες παρόμοιες συσκευές χρησιμοποιούνται επίσης). Ο πηδάλιος έχει κινητές συνδέσεις και στις δύο πλευρές.Απαιτούνται διαφορετικοί σύνδεσμοι για διαφορετικές διεπαφέςΤο πουλόβερ έχει δύο τμήματα και μπορεί να φορεθεί σαν γουρούνι.

ⅢΤύποι καλωδίων δέσμης οπτικών ινών

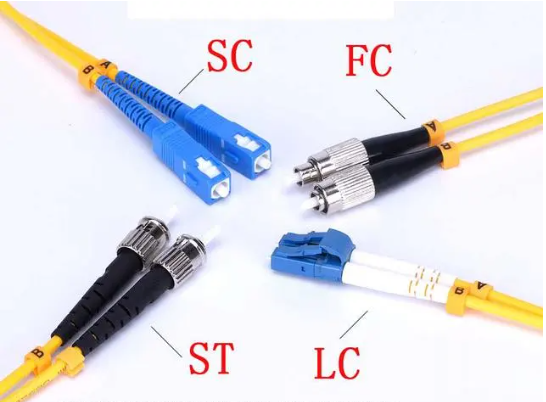

Υπάρχουν πολλοί διαφορετικοί τύποι καλωδίων οπτικών ινών (γνωστοί και ως συνδετήρες οπτικών ινών), οι οποίοι είναι συνδέσεις οπτικών ινών που συνδέονται με οπτικές ενότητες.ΕπικεφαλήςΗ σύνδεση οπτικών ινών χρησιμοποιείται για τηνΕπενδύσειςΜοντέλο, ενώ τοSCΗ σύνδεση οπτικών ινών χρησιμοποιείται για τηνGBICΜια πλήρης επισκόπηση ορισμένων κοινώς χρησιμοποιούμενων συνδέσεων οπτικών ινών στη μηχανική δικτύων παρέχεται παρακάτω:

1FC τύπου οπτικών ινών καλώδια patch: Ένα μεταλλικό μανίκι χρησιμοποιείται για την εξωτερική ενίσχυση, και ένα turnbuckle χρησιμοποιείται για τη στερέωση.ΕΠΕπλευρά, είναι συνήθως χρησιμοποιείται (το πιο συχνά χρησιμοποιείται στο πάνελ επικάλυψης)

2SC τύπου οπτικών καλωδίων:GBICη οπτική μονάδα έχει ένα ορθογώνιο κέλυφος και μια τεχνική στερέωσης plug-and-pull που δεν χρειάζεται περιστροφή.

3ST τύπου καλώδια οπτικών ινών: Το εξωτερικό κέλυφος είναι κυκλικό και η μέθοδος προσκόλλησης είναι στρογγυλή, η οποία χρησιμοποιείται συχνά σε πλαίσια διανομής οπτικών ινών.(Οι τυπικές συνδέσεις ST χρησιμοποιούνται για10Βάση-FΤα πλαίσια διανομής οπτικών ινών είναι συχνά κατασκευασμένα από αυτό το υλικό.)

Καλώδια δέσμης οπτικών ινών τύπου 4LC: Είναι ένας σύνδεσμος για τη σύνδεσηΕπενδύσειςοι ενότητες που χρησιμοποιούν έναν εύκολο στη χρήση μηχανισμό κλειδώματος modular jack (RJ). (Αυτός ο όρος χρησιμοποιείται ευρέως από τους δρομολογητές)

Σύμφωνα με τον συνδετήρα, μπορεί να χωριστεί σε FC, ST,SC,Επικεφαλής, MU, MPO/MTP, E2000, MTRJ,SMA, κλπ. Οι μέθοδοι επαφής με το τέλος του προσώπου περιλαμβάνουνΕΠ,ΕΥΠ,ΑΕΠ, και οι συνδέσεις που χρησιμοποιούνται για τη σύνδεση των οπτικών ενοτήτων είναι κυρίωςΕπικεφαλής.SCΤα τρία αυτά είδη MPO/MTP. Οι συνδέσεις οπτικών ινών είναι ένα πρόβλημα που οι χρήστες πρέπει να εξετάσουν κατά την αγορά οπτικών ινών.

Σύμφωνα με το χρώμα του συνδετήρα, μπορεί να διαιρεθεί σε: μπλε (συνήθως χρησιμοποιείται για συνδετήρες μονής λειτουργίας), μπεζ και γκρι (συνήθως χρησιμοποιείται για συνδετήρες πολλαπλών λειτουργιών).

Σύμφωνα με το χρώμα του καλύμματος της ουράς, μπορεί να χωριστεί σε: γκρι, μπλε, πράσινο, λευκό, κόκκινο, μαύρο, τυρκουάζ.

Σύμφωνα με τον αριθμό των πυρήνων ινών, μπορεί να χωριστεί σε μονοπυρήνα, διπλό πυρήνα, 4 πυρήνες, 6 πυρήνες, 8 πυρήνες, 12 πυρήνες, 24 πυρήνες, 48 πυρήνες και 72 πυρήνες ή όπως ορίζεται από τους πελάτες.

Σύμφωνα με τη διάμετρο του πυρήνα, μπορεί να διαιρεθεί σε πολυμέθοδο ίνες και μονομέθοδο ίνες.που αναφέρεται σε μια ίνα που μεταδίδει πολλαπλές λειτουργίες σε ένα δεδομένο μήκος κύματος λειτουργίας, με μεγάλη απώλεια διασποράς και μικρή απόσταση μετάδοσης, και είναι κατάλληλο για συστήματα επικοινωνίας οπτικών ινών μικρής απόστασης.που μπορούν να μεταδίδουν μόνο φως ενός τρόπου, και η διατροφική διασπορά του είναι πολύ μικρή, η οποία είναι κατάλληλη για επικοινωνία μεγάλων αποστάσεων.

Σύμφωνα με τηνΔΕΔ-ΤΟι συνηθισμένες ίνες επικοινωνίας χωρίζονται σε επτά κατηγορίες:Γ.651Γκι.652Γκι.653Γκι.654,Γ.655Γκι.656, καιΓ.657, εκ των οποίωνΓ.651Οι G.651-G.657 είναι μονοτρόφες ίνες.ISO/IECδιαιρεί τις πολυτρόπους ίνες σεΟΜ1-ΟΜ5Οι εν λόγω πέντε τύποι πολυμέτωπων ινών χρησιμοποιούνται κυρίως σε τοπικά δίκτυα (LAN) και κέντρα δεδομένων (DCN).

Το μήκος των ινών μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του πελάτη.

Σύμφωνα με το υλικό του εξωτερικού περιβλήματος του καλωδίου, μπορεί να διαιρεθεί σε κανονικό τύπο, κανονικό αντιφλεγμονώδες τύπο, χαμηλής αναπτήσεως χωρίς αλογόνες (LZSH), χαμηλής αναπτήσεως χωρίς αλογόνες και αντιφλεγμονώδη τύπο,θωράκισηΤο θωρακισμένο τζάμπερ είναι ένας νέος τύπος.

του καλωδίου οπτικών ινών που μπορεί να χρησιμοποιηθεί στο δωμάτιο εξοπλισμού ή σε άλλες επικίνδυνες καταστάσεις.Τα θωρακισμένα καλώδια επένδυσης ενισχύουν την προστασία των σωληνώσεων από ανοξείδωτο χάλυβα και έχουν ισχυρότερες συμπιεστικές και ελαστικές ιδιότητες από τα τυπικά καλώδια επένδυσης οπτικών ινών.

ⅣΠώς να διαλέξετε καλώδια οπτικών ινών;

Οι οπτικές ίνες OM1, OM2, OM3, OM4 multimode και OS2 μονοτρόπου βρίσκονται συνήθως σε συνδέσεις οπτικών ινών.SC, ST, FC,ΕπικεφαλήςΣτην πράξη, δεν υπάρχει μια λύση που να ταιριάζει σε όλα, και πρέπει να επιλέξετε με βάση τις δικές σας ανάγκες.Ποιους παράγοντες θα πρέπει να εξετάσετε κατά την επιλογή ενός jumper για το δίκτυό σαςΑπλά ακολουθήστε αυτές τις απλές οδηγίες.

1Τύποι συνδέσμων οπτικών ινών

Διαφορετικοί συνδετήρες χρησιμοποιούνται για διαφορετικές συσκευές, κυρίως MPO,SC. FC,Επικεφαλής. ΣΤ άλματα διεπαφής:

(1) Δακτυλίδια δέσμης οπτικών ινών τύπου MPO: χρησιμοποιούνται για σύνδεση οπτικών μονάδων 40G, 100G και κέντρων δεδομένων υψηλής πυκνότητας.

(2) LC καλώδια δέσμης οπτικών ινών: χρησιμοποιούνται για τη σύνδεση οπτικών μονάδων SFP, χρησιμοποιούν αγωγούς ασύρματης σύνδεσης, και αυτό το είδος jumper χρησιμοποιείται γενικά σε δρομολογητές.

(3) Καλώδια δέσμης οπτικών ινών τύπου SC: συνδέεται με την οπτική μονάδα GBIC. Το κέλυφος του είναι ορθογώνιο και η μέθοδος στερέωσης είναι τύπου πλέγματος, η οποία δεν χρειάζεται περιστροφή.Συνήθως χρησιμοποιείται σε δρομολογητές και διακόπτες;

(4) Καλώδια συσσωρευτών οπτικών ινών τύπου FC: η μέθοδος εξωτερικής ενίσχυσης υιοθετεί μεταλλικό μανίκι και η μέθοδος στερέωσης είναι το στρογγυλοπλέγμα, το οποίο χρησιμοποιείται γενικά στο πλαίσιο διανομής.

Καλώδια συσσωρευτών οπτικών ινών τύπου ST: το κέλυφος είναι στρογγυλό και η μέθοδος στερέωσης είναι το στρογγυλό, το οποίο χρησιμοποιείται γενικά στο πλαίσιο διανομής.

2. Τύπος ινών

Τα καλώδια επένδυσης οπτικών ινών πολλαπλών τρόπων χρησιμοποιούν ίνες 50/125um ή 62,5/125um, ενώ τα καλώδια επένδυσης οπτικών ινών μονοτρόπου χρησιμοποιούν ίνες 9/125um.Η μετάδοση δεδομένων μεγάλης απόστασης γίνεται με μονοτροπικά καλώδια οπτικών ινών, ενώ η μετάδοση δεδομένων μικρής απόστασης γίνεται μέσω καλωδίων multi-mode οπτικών ινών.ενώ τα καλώδια multi-mode οπτικών ινών ταξινομούνται ως OM2 (πορτοκαλί), OM3 (μπλε νερού), OM4 (ιώδες) και OM5 (πορτοκαλί) (πράσινο μήλο).

3. Μέθοδος άλεσης συνδέσμων

Η ποιότητα μετάδοσης οπτικών ινών καθορίζεται από διαφορετικές διαδικασίες άλεσης.ΑΕΠείναι πράσινο.

Η επιφάνεια του σιδηροτροχίου είναι αθροισμένη σε ένα μικρό σφαιρικό σχήμα και ο πυρήνας της ινών βρίσκεται στο υψηλότερο σημείο κάμψης,μειώνοντας το κενό αέρα μεταξύ των στοιχείων της ινώδους και φέρνοντας τις δύο άκρες της ινώδους σε φυσική επαφή.

Η υπερ-φυσική τελική όψη αναφέρεται ωςΕΥΠ(Υπερ- σωματική επαφή).ΕΥΠΗ άκρη του συνδέσμου δεν είναι πλήρως επίπεδη, αλλά έχει μια μικρή καμπύλη για πιο ακριβή ζευγάρωση.ΕΥΠβασίζεται στο PC, αλλά με καλύτερη γυαλιστερότητα και γυαλιστερότητα της επιφάνειας και με πιο θολωτή επιφάνεια.

Η τελική όψη της ινών είναι συνήθως ακονισμένη σε κλίση 8° σεΑΕΠΑντανακλώντας το φως μέσω της κεκλιμένης γωνίας του στην επένδυση αντί να επιστρέφει απευθείας στην πηγή,Η γωνία 8° επιτρέπει πιο σφιχτές άκρες ινών και μεγαλύτερη απόδοση σύνδεσης.

Η απώλεια εισαγωγής του PC,ΕΥΠ., καιΑΕΠΣυνήθως είναι μικρότερη από 0,3dB. Ωστόσο, λόγω του στενότερου κενού αέρα,ΕΥΠΟι συνδέσεις PC είναι ευκολότερες για την επίτευξη χαμηλής απώλειας εισαγωγής.ΑΕΠη απώλεια επιστροφής που ισχύει για τον κλάδο είναι -60dB,ΕΠη απώλεια επιστροφής είναι -45dB,ΕΥΠΗ απώλεια επιστροφής είναι συχνά -50dB (ή ακόμη περισσότερο), και η απώλεια επιστροφής PC είναι -45dB.

4Τα καλώδια οπτικών ινών προστατευτικό υλικό μανίκι

PVC καιLSZHχρησιμοποιούνται συνήθως σε καλώδια οπτικών ινών.

Το LSZH (Low Smoke Zero Halogen) είναι ένα υλικό χωρίς αλογόνες χαμηλού καπνού με καλή προστασία του περιβάλλοντος και ιδιότητες επιβράδυνσης φλόγας, αλλά είναι σχετικά ακριβό.PVCΤο υλικό (πολυβινυλοχλωριούχο) πολυβινυλοχλωριούχο είναι εύφλεκτο και παράγει τοξικό αέριο, επομένως δεν είναι κατάλληλο για εσωτερική χρήση και η τιμή του είναι χαμηλή.

Όταν επιλέγουμε ιμάντες ινών, είναι επίσης σημαντικό να σκεφτούμε για πόσο καιρό θα τα φοράμε.Πρέπει να εξετάσουμε όχι μόνο την αξιοπιστία του υλικού αλλά και το ποσοστό μετάδοσης και την απώλεια, καθώς και τις πληροφορίες για τις ειδικές παραμέτρους.

Το άκρο του σιδηροτροχίου πρέπει να προστατεύεται για να αποφεύγεται ογκώσεις κατά τη χρήση καλωδίων οπτικών ινών και το καπάκι σκόνης πρέπει να εφαρμόζεται αμέσως μετά την αποσυναρμολόγηση.το σήμα λέιζερ δεν πρέπει να κοιτάζει κατευθείαν στην τελική όψη της ινής.

ⅤΠροφυλάξεις για τη χρήση καλωδίων δέσμης οπτικών ινών

Σημείωση σχετικά με τη χρήση καλωδίων δέσμης οπτικών ινών: (συμπεριλαμβανομένων των ενιαίων και των πολλαπλών τρόπων δέσμης)

1Τα μήκη κύματος των αισθητήρων των οπτικών συστημάτων πρέπει να είναι ίδια: τα μήκη κύματος των αισθητήρων των οπτικών συστημάτων στα δύο άκρα του υαλοποιητή ινών πρέπει να είναι ίδια.Η πιο κοινή τεχνική διαφοροποίησης είναι η σύγκριση του χρώματος του ιπτάμενου ινών.

2Εκτός αν ορίζεται διαφορετικά. Η πορτοκαλί πολυμέθοδος ίνα χρησιμοποιείται στην οπτική μονάδα μικρών κυμάτων. Η κίτρινη μονομέθοδος ίνα χρησιμοποιείται στη μονάδα μεγάλων κυμάτων.Αυτή είναι μια κοινή παρανόηση επειδή εξαρτάται από τη διαμόρφωση του κατασκευαστήΑυτό γίνεται για να διασφαλιστεί η ορθότητα της μεταφοράς δεδομένων.

3. Επειδή το καλώδιο για το βελονίκι από οπτική ίνα είναι κατασκευασμένο από ευαίσθητο υλικό, δεν πρέπει να λυγίζει ή να τυλίγεται υπερβολικά κατά τη διάρκεια της χρήσης.Δεν είναι μόνο εύκολο να καταστραφείΗ εξασθένιση είναι ένας όρος που χρησιμοποιείται για να περιγράψει τη διαδικασία της μείωσης της έντασης του φωτός.

4Προστασία καλωδίου οπτικών ινών: Ο σύνδεσμος οπτικών ινών θα υποστεί ζημιές εάν δεν είναι αδιάβροχος από σκόνη και λάδι μετά τη σύνδεσή του.
